ДР-106ТБ.723

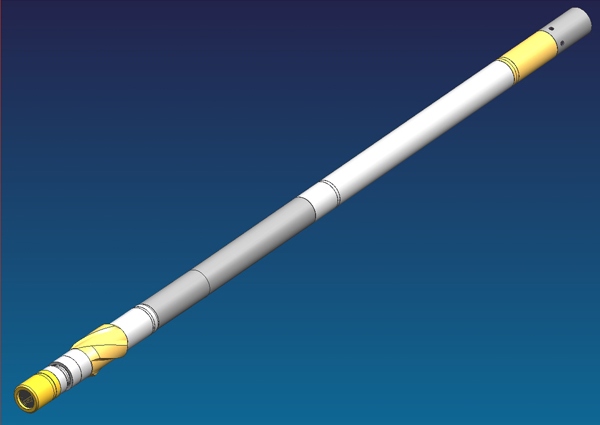

Винтовой забойный двигатель с регулируемым углом бурения
ДР-106ТБ.723

1. Диаметр корпуса наружный, мм, пред.окл.+/- 0,6:  - 106

2. Заходность рабочих органов, Zр/Zc:  - 7/8

3. Длинна, мм, пред.окл.:

  • двигателя без клапана,+/-3%   - 4415
  • шпинделя до искривления, +/-3%   - 1360
  • активной части статора, +/-2%   - 2000

4. Углы искривления между секциями, градус   - 00-2030`

5. Присоеденительные резьбы по ГОСТ 5286:

  • к долоту   - З-76
  • к бурильным трубам   - З-88

6. Диаметры применяемых долот, мм   - 120,6-151,0

7. Расход бурового раствора, м3/с   - 0,006-0,012

8. Момент силы на выходном валу, кН/м:

  • на тормозном режиме   - 1,9-3,8
  • на рабочем максимальном режиме   - 1,5-3,0

9. Частота вращения выходного вала, с-1 (об/мин):

  • на режиме холостого хода   - 1,6-3,2 (96-192)
  • на рабочем режиме   - 1,2-2,4 (72-144)

10. Перепад давлений, МПа:

  • на режиме холостого хода   - 1,3-2,5
  • на рабочем режиме   - 4,5-9,0
  • на тормозном режиме   - 7,0-10,0

11. Допустимая осевая нагрузка, кН, не более   - 60

12. Масса, кг, не более   - 280

13. Средняя наработка на отказ, ч   - 150
