Д-76ТБ.422

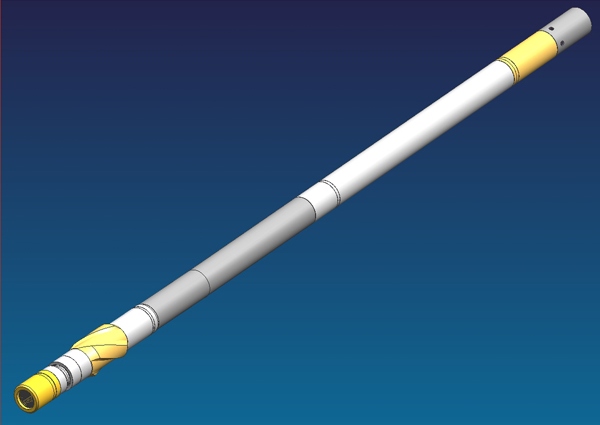

Винтовой забойный двигатель
Д-76ТБ.422

1. Диаметр корпуса наружный, мм, пред.окл.+/- 0,6:  - 76

2. Заходность рабочих органов, Zр/Zc:  - 4/5

3. Длинна, мм, пред.окл.:

  • двигателя без клапана,+/-3%   - 4630
  • активной части статора, +/-2%   - 2000

4. Присоеденительные резьбы по ГОСТ 5286:

  • к долоту   - З-66
  • к бурильным трубам   - З-66

5. Диаметры применяемых долот, мм   - 83,0-98,4

6. Расход бурового раствора, м3/с   - 0,003-0,005

7. Момент силы на выходном валу, кН/м:

  • на тормозном режиме   - 0,9-1,0
  • на рабочем максимальном режиме   - 0,6-0,8

8. Частота вращения выходного вала, с-1 (об/мин):

  • на режиме холостого хода   -3,3-6,2 (198-372)
  • на рабочем режиме   - 3,0-5,0 (180-300)

9. Перепад давлений, МПа:

  • на режиме холостого хода   - 1,5-2,4
  • на рабочем режиме   - 7,0-9,0
  • на тормозном режиме   - 8,0-11,0

10. Допустимая осевая нагрузка, кН, не более   - 25

11. Масса, кг, не более   - 105

12. Средняя наработка на отказ, ч   - 60
