Д1-105ТБ.518

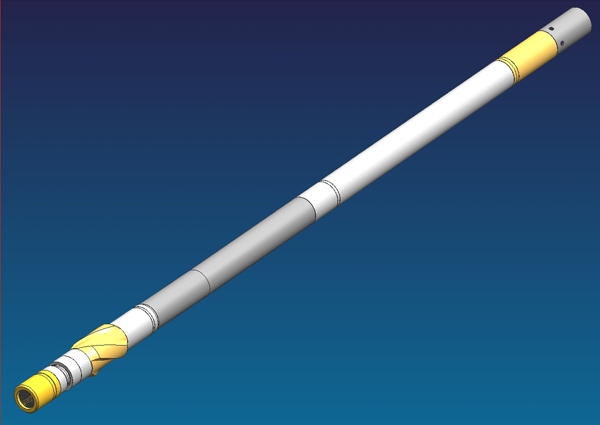

Винтовой забойный двигатель
Д1-105ТБ.518

1. Диаметр корпуса наружный, мм, пред.окл.+/- 0,6:  - 106

2. Заходность рабочих органов, Zр/Zc:  - 5/6

3. Длинна, мм, пред.окл.:

  • двигателя без клапана,+/-3%   - 3770
  • активной части статора, +/-2%   - 1500

4. Присоеденительные резьбы по ГОСТ 5286:

  • к долоту   - З-76
  • к бурильным трубам   - З-88

5. Диаметры применяемых долот, мм   - 120,6-151,0

6. Расход бурового раствора, м3/с   - 0,006-0,010

7. Момент силы на выходном валу, кН/м:

  • на тормозном режиме   - 1,3-1,8
  • на рабочем максимальном режиме   - 1,1-1,4

8. Частота вращения выходного вала, с-1 (об/мин):

  • на режиме холостого хода   - 3,2-5,3 (192-318)
  • на рабочем режиме   - 2,6-3,8 (156-228)

9. Перепад давлений, МПа:

  • на режиме холостого хода   - 1,3-1,9
  • на рабочем режиме   - 5,0-8,0
  • на тормозном режиме   - 8,0-12,0

10. Допустимая осевая нагрузка, кН, не более   - 60

11. Масса, кг, не более   - 180

12. Средняя наработка на отказ, ч   - 80
